SWAXS labo haut débit

Nom de l’équipement : SWAXS labo haut-débit

Localisation : CEA Paris-Saclay, NIMBE, LIONS, SWAXS Laboratoire

Contact : Olivier Taché, olivier.tache@cea.fr

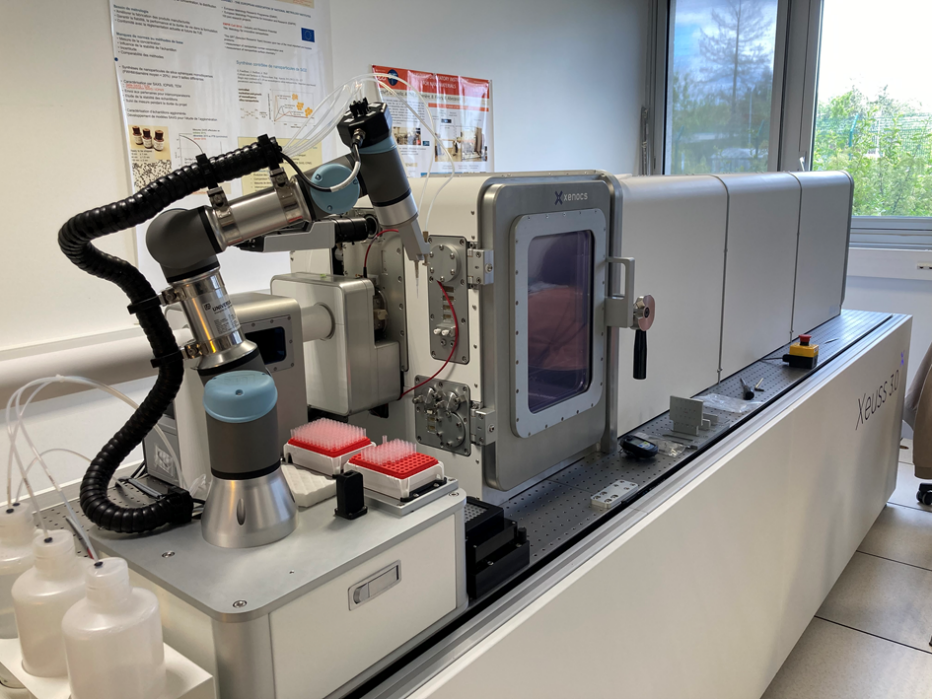

Résumé : La plateforme SWAXS est un instrument de diffusion des Rayons X (SAXS) de laboratoire entièrement automatisé et à la pointe de la technologie. Elle se compose de deux microsources sources X Cu et Mo, d’une chambre à échantillon placée sous vide ou sous air et d’un détecteur sous vide pour une diffusion à faible bruit de fond. Le détecteur est déplacé automatiquement afin d’effectuer des mesures à différentes distances entre l’échantillon et le détecteur. Les données sont ensuite traitées et assemblées à l’aide du logiciel de traitement pySAXS.

Différents porte-échantillons sont disponibles :

• Séries de liquides (capillaires), poudres, solides à température ambiante,
• platine régulée température (-196°C à 350°C),
• platine de cisaillement,
• cellule de circulation permettant le couplage avec des réacteurs chimiques externes pour des études in situ.

La plateforme est équipée d’un bras robotisé pour l’insertion automatisée des échantillons liquides sous forme de plaques de 96 puits.

Le système comprend également un module Ultra-SAXS (mesure de surface spécifique, porosités, ou tailles caractéristiques de nanoparticules entre 200nm et 1µm).

Caractéristiques techniques :

• Xeuss 3.0 WAXS/SAXS/USAXS Lab Beamline (Xenocs)
  • Sources RX Cu et Mo avec système optique multicouches FOX 3D
  • Détecteur Eiger2 R 1M (Dectris)
  • Taille de faisceau : 0.15 mm to 1.4 mm
  • Gamme de vecteur d’onde q : 2X10-4 Å-1 to 8 Å-1 (USAXS-SAXS-WAXS)
  • Système robotique passeur d’échantillons avec flux intégré « BioCube »
  • Platine chauffante et de cisaillement Linkam
