Nanoparticules voie liquide
Nom de l’équipement : Nanoparticules voie liquide
Localisation : CEA Paris-Saclay, NIMBE, LIONS, SWAXS Laboratoire
Contact : Mark Levenstein, mark.levenstein@cea.fr
Résumé : Cette plateforme de synthèse de nanoparticules en solution se compose de trois dispositifs de synthèse en batch ou en flux continu, qui peuvent être couplés à des analyses SAXS, UV-Vis et Raman. Le premier dispositif est un réacteur de synthèse pour des volumes de 50 ml à 1 L, avec un contrôle automatisé de la température, du pH, de l’injection de réactifs et de l’agitation. Le deuxième dispositif est un réacteur thermostaté sous flux continu avec un contrôle de l’injection et du mélange des réactifs via un contrôle des flux. Ce dispositif sera dans le futur couplé à une boucle de retroaction pour ajuster les débits en temps réel lors de la synthèse. Le dernier dispositif est un robot de manipulation des liquides permettant de préparer des centaines d’échantillons en vue d’un criblage ultérieur à haut débit. Le contrôle de la température et des mélanges permettront d’explorer différentes conditions de synthèses et de vieillissement des matériaux.
Caractéristiques techniques :

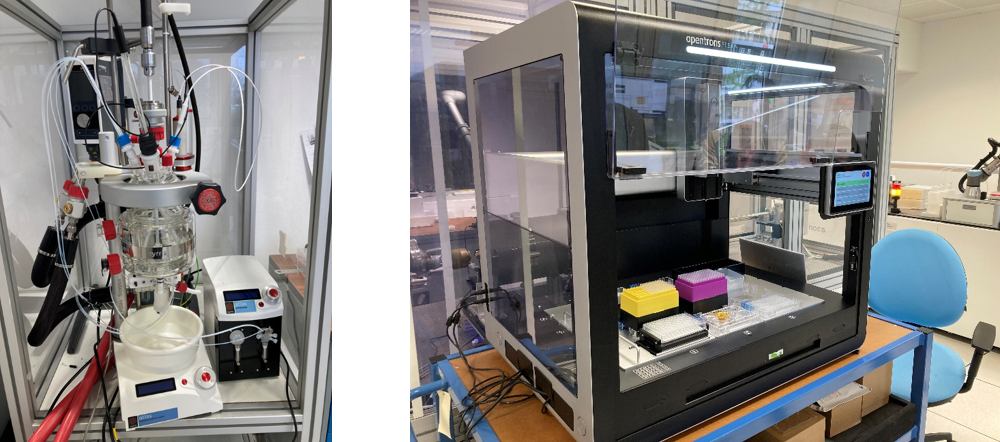

- Réacteur en batch : Réacteur Atlas (Syrris)
- Température jusqu’à 250 °C
- Contrôle du pH de 1 à 14 avec une précision de ± 0,2 pH
- Volumes de 50 mL à 1 L possible
- Agitateur Heidolph Hei-Torque
- Injection de jusqu’à 2 réactifs différents si le contrôle du pH n’est pas utilisé
- Réacteur en flux continu : Dispositifs micro- et milli-fluidiques
- Pompe à seringue ou injection basée sur la pression de 2 à 4 liquides
- Chauffage jusqu’à 100 °C avec la possibilité de futures mises à niveau hydrothermales
- Débits de µL/min à mL/min

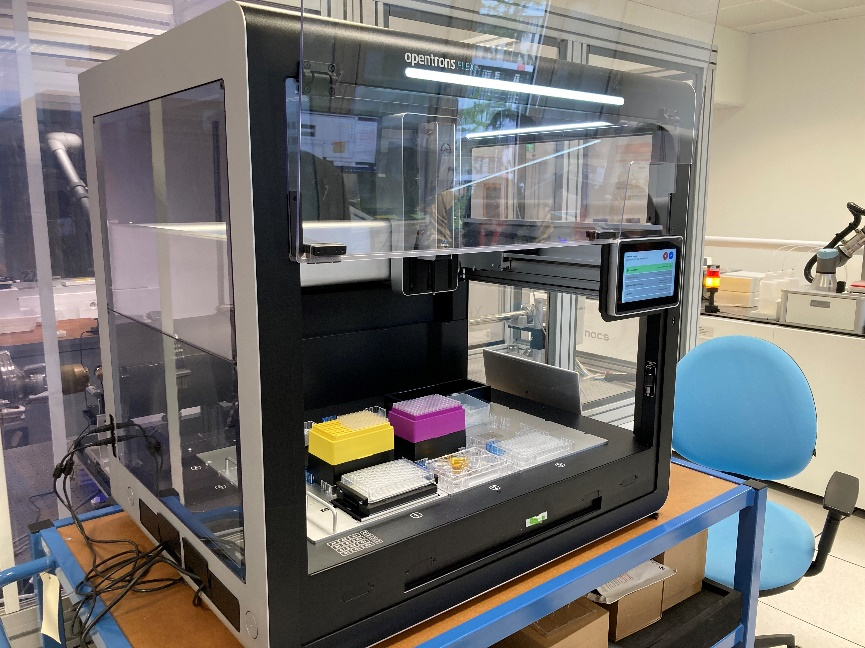

- Robot de manipulation des liquides : Flex (Opentrons)
- Contrôle de la température entre 4 °C et 95 °C
- Agitation orbitale de 200 à 3000 rpm (température ambiante à 95 °C)
- Manipule des 12 plaques de 96 puits ; des récipients de taille jusqu’à mL sont possibles
